SHARP SONOMATE TRC-66

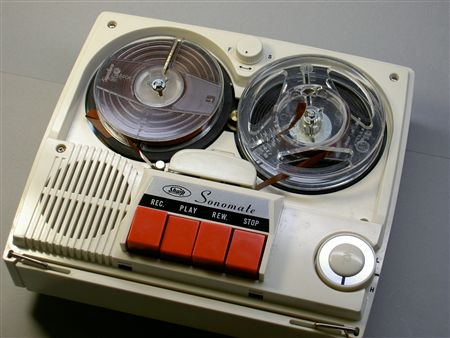

3号リール仕様、リムドライブ。ボディ全体がクリーム色のプラスチック製、操作ボタンは真っ赤で、全体的にポップな印象。上のほうにテープスピードコントロール、右下はボリューム、例によって早送りは無しです。シャープのロゴは古いタイプ。
左下には小さいスピーカーが内蔵されています。

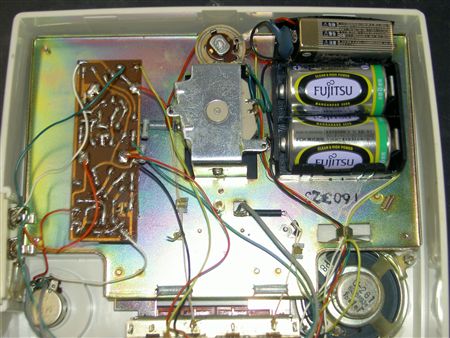

裏ブタを開けたところ。
中はかなりスカスカで、小さい基盤が一つあるだけで非常にシンプル。単２乾電池２本と、9Vの乾電池１本で動きます。再生ボタンからメカへの伝達はヒモで行われています。子供の工作みたいで、ちょっとこれはびっくり。
中心付近にモーターがあり、それがヒモからの伝達で左右に動いて片方どちらかのリムを駆動し再生巻き戻しを行います。

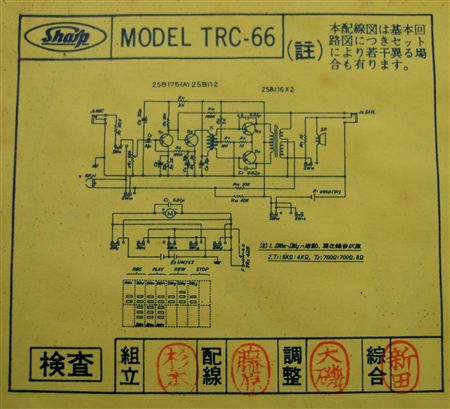

裏ブタに貼られた回路図。4トランジスター方式で、シンプルな回路です。
下にはきちんと検査した人のはんこが押されています。

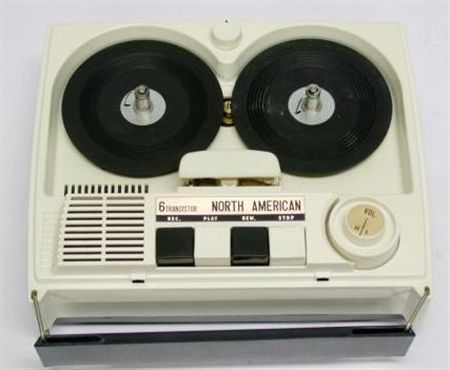

NORTH AMERICANブランドのそっくりさん。
こちらは２個多い６トランジスターで微妙にアンプの回路が違うようです。シャープの輸出名は、NORTH AMERICANだったのでしょうか。
